Apa kandungan harmonik motor linier 12V?

Apa kandungan harmonik motor linier 12V?

Sebagai pemasok motor linier 12V, saya sering menemukan pertanyaan dari pelanggan tentang konten harmonik motor ini. Memahami konten harmonik sangat penting untuk memastikan operasi motor linier yang efisien dan andal dalam berbagai aplikasi. Dalam posting blog ini, saya akan mempelajari konsep konten harmonik dalam motor linier 12V, implikasinya, dan bagaimana hubungannya dengan kinerja motor ini.

Memahami harmonik dalam motor linier

Sebelum kita membahas konten harmonik motor linier 12V, penting untuk memahami apa itu harmonik. Dalam sistem listrik, harmonik adalah tegangan sinusoidal atau arus yang memiliki frekuensi yang merupakan kelipatan integer dari frekuensi fundamental. Misalnya, dalam sistem daya 50Hz, harmonik kedua akan memiliki frekuensi 100Hz, harmonik ketiga akan memiliki frekuensi 150Hz, dan seterusnya.

Dalam motor linier, konten harmonik mengacu pada keberadaan komponen frekuensi non -fundamental ini dalam arus listrik dan medan magnet motor. Harmonik ini dapat dihasilkan karena berbagai faktor, termasuk desain non -ideal dari belitan motor, adanya saturasi magnetik pada inti motor, dan interaksi antara motor dan catu daya.

Sumber harmonik dalam motor linier 12V

1. Pasokan tegangan non -sinusoidal: Banyak motor linier 12V ditenagai dengan mengganti catu daya atau konverter DC - ke - DC. Catu daya ini sering menghasilkan tegangan output non -sinusoidal, yang dapat memperkenalkan harmonik ke dalam arus listrik motor. Misalnya, catu daya pulsa -width modulated (PWM) menghasilkan tegangan gelombang kuadrat, yang berisi sejumlah besar konten harmonik.
2. Ketidaksempurnaan Desain Motor: Desain belitan motor juga dapat berkontribusi pada generasi harmonik. Dalam motor linier yang ideal, belitan akan menghasilkan medan magnet sinusoidal sempurna. Namun, pada kenyataannya, belitan mungkin memiliki belokan yang tidak merata, resistensi non -seragam, atau ketidaksempurnaan lain yang dapat menyebabkan medan magnet menyimpang dari gelombang sinus murni, menghasilkan generasi harmonik.
3. Saturasi magnetik: Ketika inti magnetik motor linier menjadi jenuh, hubungan antara medan magnet dan arus menjadi non -linier. Non -linearitas ini dapat menyebabkan motor menarik arus non -sinusoidal, yang mengandung harmonik. Saturasi magnetik dapat terjadi ketika motor dioperasikan pada beban tinggi atau ketika inti magnetik tidak dirancang dengan benar.

Implikasi konten harmonik

Kehadiran harmonik dalam motor linier 12V dapat memiliki beberapa implikasi negatif untuk kinerja dan keandalannya:

1. Peningkatan pemanasan: Arus harmonik dapat menyebabkan pemanasan tambahan pada belitan motor dan komponen catu daya. Ini karena kekuatan yang hilang dalam resistor sebanding dengan kuadrat arus. Karena arus harmonik memiliki frekuensi yang lebih tinggi daripada arus mendasar, mereka dapat menyebabkan lebih banyak daya dihilang sebagai panas, yang menyebabkan peningkatan suhu dan berpotensi mengurangi umur motor.
2. Mengurangi efisiensi: Kehadiran harmonik juga dapat mengurangi efisiensi motor linier. Arus harmonik tidak berkontribusi pada pekerjaan mekanis motor yang berguna tetapi malah mengonsumsi daya listrik tambahan. Ini menghasilkan efisiensi keseluruhan motor yang lebih rendah, yang dapat meningkatkan biaya energi dan mengurangi kinerja sistem.
3. Gangguan Elektromagnetik (EMI): Arus harmonik dapat menghasilkan gangguan elektromagnetik, yang dapat mempengaruhi pengoperasian perangkat elektronik lainnya di sekitarnya. EMI dapat menyebabkan kerusakan pada peralatan elektronik yang sensitif, seperti sensor, pengontrol, dan perangkat komunikasi.

Mengukur dan menganalisis konten harmonik

Untuk menentukan kandungan harmonik motor linier 12V, peralatan khusus seperti penganalisa daya atau penganalisa spektrum dapat digunakan. Instrumen -instrumen ini dapat mengukur besarnya dan frekuensi komponen harmonik dalam arus listrik dan tegangan motor.

Konten harmonik biasanya dinyatakan dalam distorsi harmonik total (THD), yang merupakan ukuran penyimpangan bentuk gelombang arus atau tegangan dari gelombang sinus murni. Nilai THD yang lebih rendah menunjukkan bentuk gelombang yang lebih sinusoidal dan konten yang kurang harmonik.

Meminimalkan konten harmonik

Sebagai pemasok motor linier 12V, kami mengambil beberapa langkah untuk meminimalkan konten harmonik di motor kami:

1. Desain motor yang dioptimalkan: Kami menggunakan teknik desain canggih untuk memastikan bahwa belitan motor menghasilkan medan magnet yang lebih sinusoidal. Ini termasuk menggunakan konfigurasi belitan yang tepat, mengoptimalkan jumlah belokan, dan mengurangi keseragaman non -belitan.
2. Catu Daya Berkualitas Tinggi: Kami sarankan menggunakan catu daya berkualitas tinggi yang menghasilkan tegangan output yang lebih sinusoidal. Beralih catu daya dengan distorsi harmonik yang rendah dapat secara signifikan mengurangi kandungan harmonik dalam arus listrik motor.
3. Filter harmonik: Dalam beberapa kasus, filter harmonik dapat digunakan untuk mengurangi kandungan harmonik dalam sistem kelistrikan motor. Filter ini dirancang untuk menyerap atau membatalkan frekuensi harmonik, menghasilkan arus listrik yang lebih bersih.

Aplikasi dan pertimbangan

Motor linier 12V banyak digunakan dalam berbagai aplikasi, termasuk robotika, otomatisasi, perangkat medis, dan sistem otomotif. Dalam masing -masing aplikasi ini, konten harmonik motor dapat memiliki implikasi yang berbeda.

Misalnya, dalam aplikasi robot, konten harmonik yang tinggi dapat menyebabkan getaran dan kebisingan, yang dapat mempengaruhi ketepatan dan keakuratan gerakan robot. Dalam perangkat medis, gangguan elektromagnetik yang disebabkan oleh harmonik dapat menimbulkan risiko keamanan bagi pasien dan mengganggu pengoperasian peralatan medis lainnya.

Saat memilih motor linier 12V untuk aplikasi tertentu, penting untuk mempertimbangkan konten harmonik dan dampak potensial pada sistem. Pelanggan harus mencari motor dengan nilai THD rendah dan memastikan bahwa catu daya dan komponen lain dalam sistem kompatibel dengan karakteristik listrik motor.

Produk dan Penawaran kami

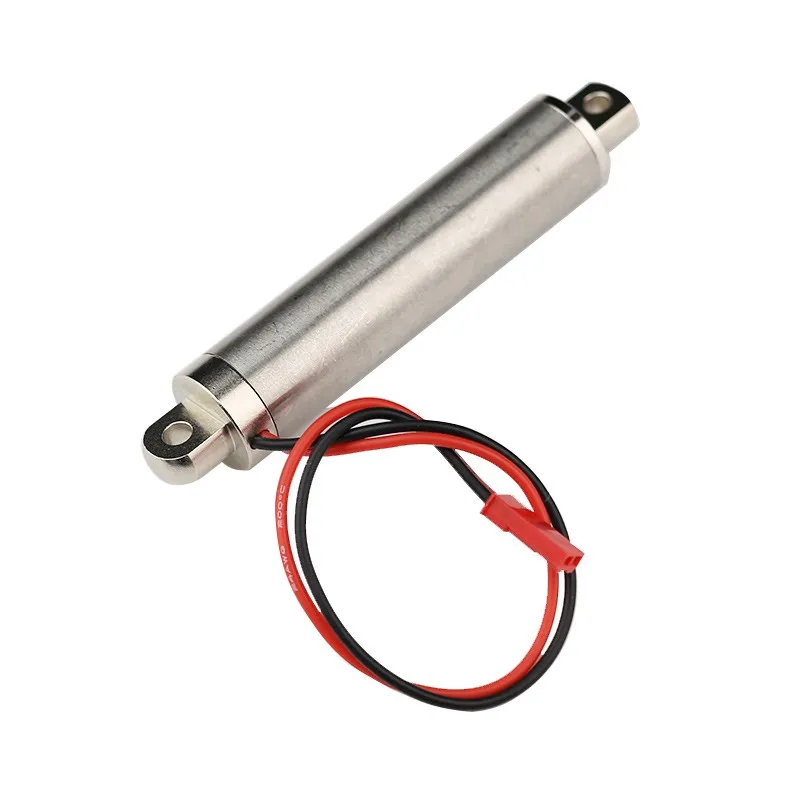

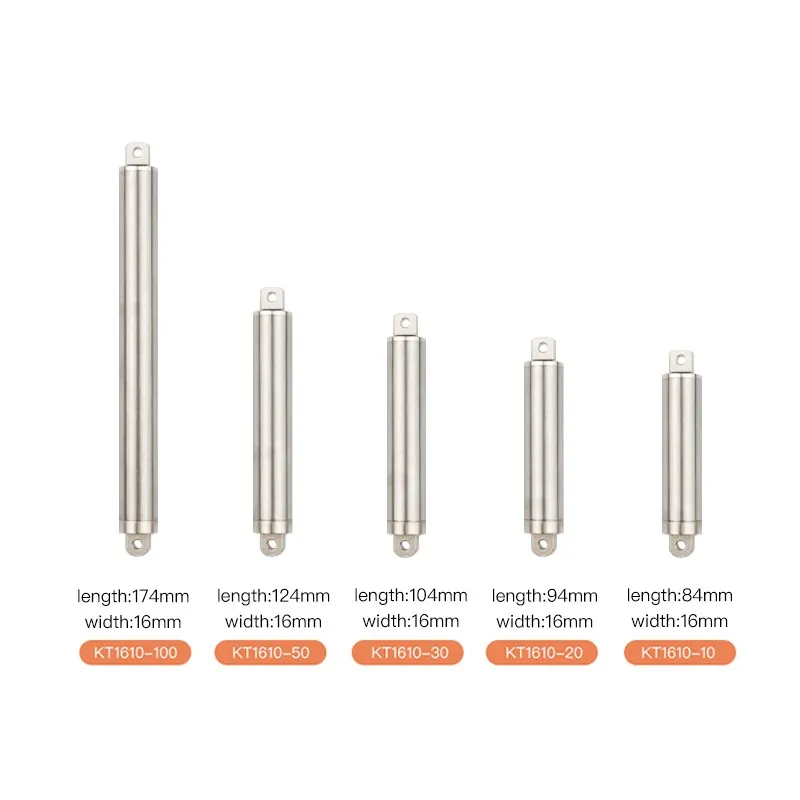

Sebagai pemasok terkemuka motor linier 12V, kami menawarkan berbagai produk untuk memenuhi beragam kebutuhan pelanggan kami. KitaMotor linier miniaturSeri dirancang untuk aplikasi di mana ruang terbatas, sedangkan kamiAktuator linier 12VDan12V aktuator linierProduk cocok untuk aplikasi gerak linier yang lebih umum.

Kami berkomitmen untuk menyediakan produk berkualitas tinggi dengan konten harmonik rendah untuk memastikan operasi sistem pelanggan kami yang andal dan efisien. Tim ahli kami juga dapat memberikan dukungan teknis dan panduan untuk memilih motor yang tepat untuk aplikasi spesifik Anda.

Hubungi kami untuk pembelian dan konsultasi

Jika Anda tertarik untuk membeli motor linier 12V kami atau memiliki pertanyaan tentang konten harmonik atau aspek lain dari produk kami, jangan ragu untuk menghubungi kami. Kami berharap dapat membahas kebutuhan Anda dan memberi Anda solusi terbaik untuk kebutuhan gerak linier Anda.

Referensi

• Chapman, SJ (2012). Fundamental Mesin Listrik. McGraw - Pendidikan Bukit.
• Krause, PC, Wasynczuk, O., & Sudhoff, SD (2013). Analisis mesin listrik dan sistem penggerak. Wiley.
• Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Mesin listrik. McGraw - Pendidikan Bukit.
